GD高真空擋板閥 |
GD型高真空擋板閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。高真空擋板閥按軸封結構可分GD-J型橡膠軸封和GD-J(b)型波紋管軸封兩種。按通導形式可分GD-J為角通型式，GD-S為帶預抽口的三通型式。
主要技術性能
| 適用范圍：Applicability |
105～1.3×10-4Pa(軸封為橡膠)
105～1.3×10-5Pa(軸封為波紋管) |
| 閥門漏率：Valve Leak Rate |
≤1.3×10-4Pa.L/S.(軸封為橡膠)
≤1.3×10-5Pa.L/S.(軸封為波紋管) |
| 適用溫度：Applicable Temperature |
-25～+80℃(丁腈橡膠)
-30～+150℃(氟橡膠) |
主要零件材料
閥體、閥蓋、閥桿：鋁合金、碳鋼或不銹鋼
密封件：丁腈橡膠、氟橡膠、波紋管(軸封)。

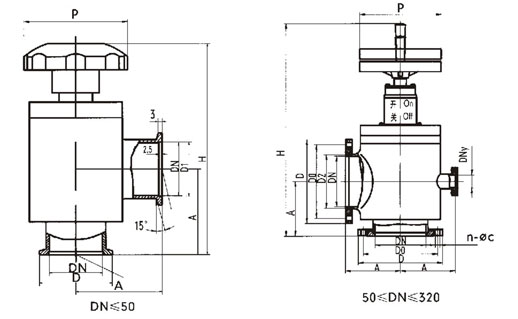

外形及連接尺寸
快卸法蘭連接
|
Model
型號 |
DN |
D1 |
D |
A |
H |
P |
法蘭標準 |
|
GD-J10(b) |
10 |
12.2 |
30 |
40 |
124.5 |
60 |
GB4982 |
|
GD-J16(b) |
16 |
17.2 |
30 |
40 |
124.5 |
60 |
|
GD-J25(b) |
25 |
26.2 |
40 |
50 |
134.5 |
78 |
|
GD-J32(b) |
32 |
34.2 |
55 |
58 |
153 |
78 |
|
GD-J40(b) |
40 |
41.2 |
55 |
65 |
160.5 |
78 |
|
GD-J50(b) |
50 |
52.2 |
75 |
70 |
203 |
78 |
活套法蘭連接
|
Model
型號 |
DN |
D1 |
Do |
D2 |
A |
P |
H |
n-φc |
Dny預抽口 |
法蘭標準 |
|
GD-J50 |
50 |
110 |
90 |
55 |
70 |
78 |
203 |
4-φ9 |
|
GB6070 |
|
GD-J63 |
63 |
130 |
110 |
68 |
88 |
160 |
380 |
4-φ9 |
|
|
GD-J80 |
80 |
145 |
125 |
85 |
98 |
160 |
400 |
8-φ9 |
|
|
GD-J100 |
100 |
165 |
145 |
105 |
108 |
160 |
420 |
8-φ9 |
|
|
GD-J(S)160 |
160 |
225 |
200 |
165 |
158 |
160 |
575 |
8-φ11 |
DN40 GB4982 |
|
GD-J(S)200 |
200 |
285 |
260 |
208 |
200 |
160 |
655 |
12-φ11 |
DN50 GB6070 |
|
GD-J(S)250 |
250 |
335 |
310 |
258 |
208 |
250 |
690 |
12-φ11 |
DN63 GB6070 |
|
GD-J(S)320 |
320 |
425 |
395 |
328 |
250 |
250 |
785 |
12-φ14 |
DN80 GB6070 |
|
GD-J(S)150 |
150 |
220 |
195 |
156 |
158 |
160 |
575 |
8-φ12 |
DN40 GB4982 |
JB919 |
|
GD-J(S)300 |
300 |
380 |
350 |
308 |
250 |
250 |
785 |
8-φ14 |
DN80 GB6070 |
JB919 |
|
| |
|
| |
|
 |
 |
