DYC-JQ電磁真空壓差閥 |
DYC-JQ型電磁真空壓差閥是機械真空泵安全閥，安裝于機械真空泵的進氣口，并與泵同步開啟和關閉。當泵停止工作或電源突然中斷時，閥門利用大氣壓力使閥板自動關閉，使真空系統保持真空并將大氣充入泵腔內，從而避免泵油逆向流動而污染真空系統。適用介質為純凈空氣和非腐蝕性氣體。
DYC-JQ型電磁真空壓差閥主要技術性能
| 適用范圍 |
105～10-2Pa |
| 閥門漏率 |
≤1.3×10-2Pa.L/S. |
| 適用溫度 |
-30～+50℃ |
| 線圍溫升 |
≤65℃ |
| 開閉時間 |
≤3S |
| 電源電壓 |
220V/50Hz |
主要零件材料
閥體、閥蓋、閥板：碳鋼或鋁合金
隔膜：丁腈橡膠加滌綸綢

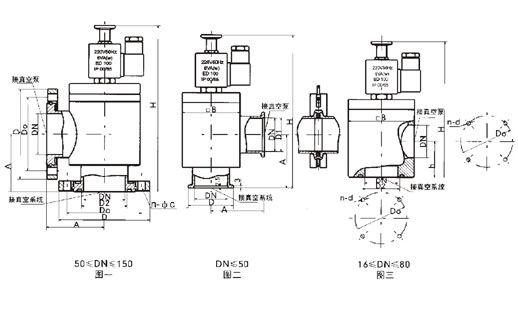

外形及連接尺寸
活套法蘭連接(GB6070 圖一)
|
Model
型號 |
DN |
Do |
D |
D2 |
n-φc |
A |
H |
|
DYC-JQ50 |
50 |
90 |
110 |
55 |
4-φ9 |
70 |
203 |
|
DYC-JQ63 |
63 |
105 |
130 |
68 |
4-φ9 |
88 |
226 |
|
DYC-JQ80 |
80 |
125 |
145 |
85 |
8-φ9 |
98 |
260 |
|
DYC-JQ100 |
100 |
145 |
165 |
105 |
8-φ9 |
108 |
282 |
|
DYC-JQ160 |
160 |
200 |
225 |
165 |
8-φ12 |
158 |
350 |
快卸法蘭連接(GB4982 圖二)
|
Model
型號 |
DN |
D1 |
D |
A |
H |
B |
|
DYC-JQ16 |
16 |
17.2 |
30 |
40 |
160 |
55 |
|
DYC-JQ25 |
25 |
26.2 |
40 |
50 |
170 |
60 |
|
DYC-JQ32 |
32 |
34.2 |
55 |
58 |
179 |
60 |
|
DYC-JQ40 |
40 |
41.2 |
55 |
65 |
187 |
70 |
|
DYC-JQ50 |
50 |
52.2 |
75 |
70 |
203 |
85 |
方體螺紋連接(JB919 圖三)
|
Model
型號 |
DN |
Do |
D2 |
h |
B |
H |
n-d |
|
DYC-JQ16 |
16 |
42 |
22 |
28 |
48 |
148 |
4-M5 |
|
DYC-JQ25 |
25 |
55 |
29 |
35 |
58 |
155 |
4-M6 |
|
DYC-JQ32 |
32 |
64 |
36 |
40 |
68 |
160 |
4-M6 |
|
DYC-JQ40 |
40 |
70 |
44 |
44 |
80 |
166 |
4-M6 |
|
DYC-JQ50 |
50 |
90 |
55 |
56 |
94 |
189 |
4-M8 |
|
DYC-JQ65 |
65 |
105 |
70 |
65 |
115 |
205 |
4-M8 |
|
DYC-JQ80 |
80 |
125 |
85 |
75 |
140 |
250 |
4-M8 |
|
| |
|
| |
|
 |
 |
