一、產 品特點及用途

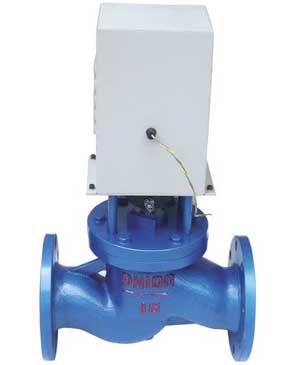

ZCM電磁閥具有結構簡單、流量大，壽命長，安全可靠等特點。適用于城市煤氣、液化石油氣、天然氣等多種煤氣為加熱燃燒介質管路作二位式通斷切換，進行溫度自動控制的執行結構，它廣泛應用于紡織業、印染業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。
二、型號規格說明
三、結構及原理
本閥系一次開閥的直動式低壓電磁閥�？刂平橘|(zhì)通斷的閥口密封墊，通過閥桿直接與活動鐵芯相連。
根據斷電時所處開關狀態的不同可分為常閉電磁閥和常開電磁閥，常閉電磁閥，斷電常位時，靠銜鐵自重、密封彈簧及介質壓力將閥口封住，切斷了被控介質的流道。
電磁線圈通電后，電磁閥克服銜鐵自重及密封彈簧、介質壓力的作用力將活動鐵芯連同閥口密封墊吸上，打開閥口，被控介質便可流通了。
常開電磁閥斷電時，電磁吸力等于零，在彈簧的作用下把動鐵芯、閥桿向上提起，閥門打開，介質流通。當通電時由于吸力作用動鐵芯下移，推動閥桿，閥門關閉，介質斷止。
四、主要技術參數
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
工作介質 |
煤氣、天然氣等 |
|
介質溫度（℃） |
≤60 |
|
公稱壓力（MPa） |
1.0 |
|
工作壓差（MPa） |
0～0.02 |
0～0.04 |
|
電源電壓 |
AC220V其它規格可作特殊訂貨 |
|
使用壽命 |
按JB/T7352-94規定 |
|
額定流量系數（KV） |
|
泄漏量（ml/min） |
按JB/T7352-94·F規定 |
|
功耗（VA） |
70 |
90 |
150 |
870 |
1100 |
3000 |
|
防爆標志 |
dIIBT4 |
|
防爆證編號 |
CE991010 |
|
出線口接頭 |
內螺紋M20×1.5 |
|
環境溫度 |
-40～+60℃ |

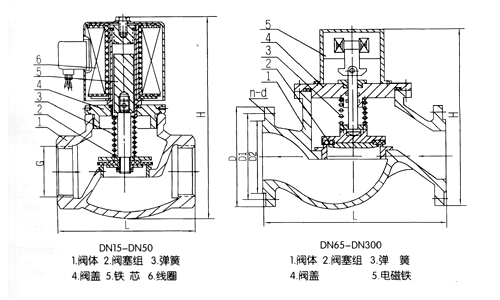

五、外形尺寸及連接形式
|
公稱通徑
DN |
外形尺寸 |
內螺紋 |
外形尺寸 |
法蘭連接 |
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
N-d |
|
15 |
148 |
92 |
1/2 |
|
|
|
|
|
|
|
|
|
20 |
148 |
92 |
3/4 |
|
|
|
|
|
|
|
|
|
25 |
148 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-Φ14 |
|
32 |
182 |
120 |
11/4 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
|
40 |
182 |
140 |
11/2 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-Φ18 |
|
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
|
65 |
|
|
|
324 |
250 |
185 |
145 |
118 |
20 |
3 |
4-Φ18 |
|
80 |
|
|
|
335 |
270 |
200 |
160 |
132 |
20 |
3 |
8-Φ18 |
|
100 |
|
|
|
475 |
320 |
220 |
180 |
156 |
22 |
3 |
8-Φ18 |
|
125 |
|
|
|
516 |
360 |
250 |
210 |
184 |
22 |
3 |
8-Φ18 |
|
150 |
|
|
|
540 |
400 |
285 |
240 |
211 |
24 |
3 |
8-Φ22 |
|
200 |
|
|
|
540 |
600 |
340 |
295 |
266 |
24 |
3 |
8-Φ22 |
|
250 |
|
|
|
610 |
750 |
395 |
350 |
319 |
26 |
3 |
12-Φ22 |
|
300 |
|
|
|
640 |
850 |
445 |
400 |
370 |
26 |
4 |
12-Φ22 |
六、安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。

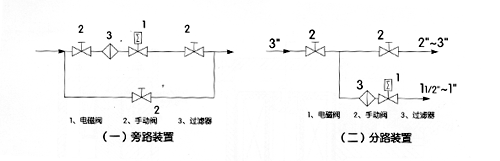

3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置（如圖一）。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑（如圖二）。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
七、使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
八、訂貨須知
1、訂貨時請注明型號、公稱通徑、公稱壓力、工作介質、工作壓差、介質溫度、電源電壓及功率、介質粘度。
|
2、電磁閥正常工作時的電壓為220 |
+22 |
V，如超過此范圍，請訂貨時注明電壓波動量。其它規格電源電壓可做特殊訂貨。 |
| -15 |

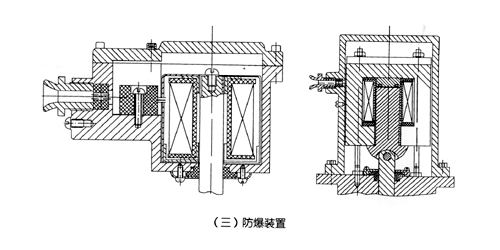

3、閥門的開通時間達12小時以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。（防爆型結構如下圖三）
|
