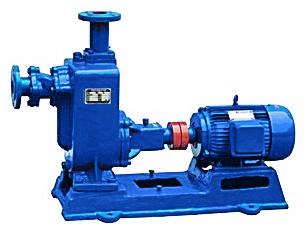

ZW型無堵塞自吸排污泵

ZW型無堵塞自吸排污泵（簡稱：ZW自吸排污泵），是在反復研究國內外同類技術的基礎上開發成功的一種結構新穎的新型無堵塞型帶自吸功能排污產品。該泵集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的獨特設計，即可象一般清水泵那樣不需要安裝底閥和灌飲水，又可吸排含有大顆粒固體和長纖維雜質液體，可廣泛適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等化工介質最理想的雜質泵。該泵于國內同類產品相比，具有結構簡單、自吸性能好、排污能力強、高效節能、使用維修方便等特點，在排污泵系列產品中屬國內首創。各項技術性能指標居國內領先，達到國際先進水平，具有廣闊的應用市場和發展前景。

ZW型無堵塞自吸排污泵

結構及工作原理

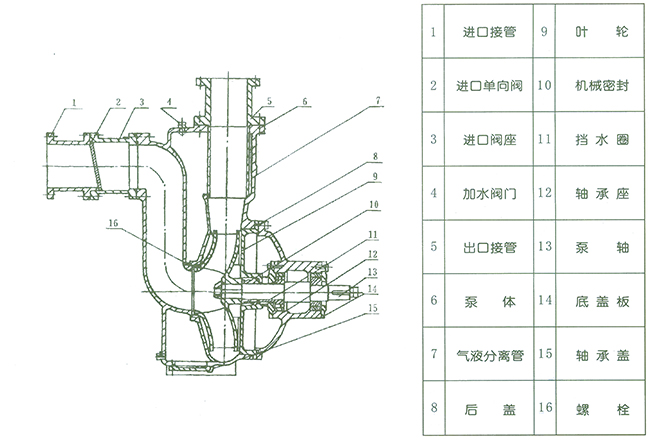

結構圖

主要由泵體、葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，泵內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。

型號說明

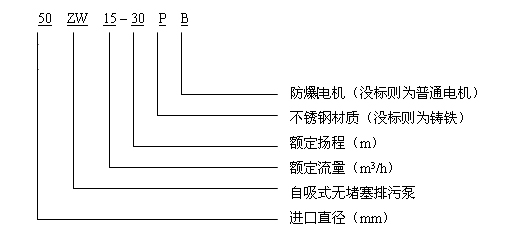

ZW型無堵塞自吸排污泵型號說明

型號說明

1、環境溫度≤50℃，介質溫度≤80℃，特殊要求可達200℃。
2、介質PH值鑄鐵材質為6-9，不銹鋼為2-13。
3、介質重量不超過1240千克/m3。
4、自吸高度不能超過規定值4.5-5.5米，吸入管長度為10米。
5、通過能力懸浮顆粒直徑為泵口徑的60%，纖維長度為泵口徑的5倍。
6、型號與性能參數

型號流量
m3/h 揚程
m 功率
KW 轉速
r/min 效率
汽蝕余量m 自吸高度m 自吸時間min/5m 重量
㎏

ZW25-8-15 8 15 2.2 2900 45 2.0 5.5 3 100

ZW32-5-20 5 20 2.2 2900 45 2.5 5.5 3 100

ZW32-10-20 10 20 2.2 2900 45 2.5 5.5 3 100

ZW32-9-30 9 30 3 2900 48 2.5 5.5 3 120

ZW40-10-20 10 20 2.2 2900 45 2.5 5.5 3 100

ZW40-20-15 20 15 2.2 2900 45 2.5 5.5 3 100

ZW40-15-30 15 30 3 2900 48 2.5 5.5 3 120

ZW50-10-20 10 20 2.2 2900 45 2.5 5.5 3 100

ZW50-20-12 20 12 2.2 2900 45 2.5 5.5 3 100

ZW50-15-30 15 30 3 2900 48 2.5 5.5 3 120

ZW50-20-35 20 35 5.5 2900 48 2.5 5.5 3 150

ZW65-30-18 30 18 4 1450 45 2.5 5.5 3 200

ZW65-25-30 25 30 5.5 2900 50 3.0 5.5 3 200

ZW65-25-40 25 40 7.5 2900 50 3.0 5.5 2 200

ZW65-40-25 40 25 7.5 2900 50 3.0 5.5 2 200

ZW65-65-25 65 25 7.5 2900 52 3.0 5.5 2 240

ZW80-40-16 40 16 4 1450 50 3.0 5.0 3 240

ZW80-40-25 40 25 7.5 2900 50 3.0 5.5 2 200

ZW80-25-40 25 40 7.5 2900 50 3.0 5.5 2 200

ZW80-65-25 65 25 7.5 2900 52 3.0 5.5 2 240

ZW80-80-35 80 35 15 2900 45 3.0 5.5 3 285

ZW80-40-50 80 40 18.5 2900 50 3.0 5.5 2 293

ZW80-50-60 50 60 22 2900 55 3.0 5.5 3 326

ZW100-100-15 100 15 7.5 1450 50 4.0 5.5 3 300

ZW100-80-20 80 20 7.5 1450 53 4.0 5.5 3 300

ZW100-100-20 100 20 11 1450 53 4.0 5.5 3 340

ZW100-100-30 100 30 22 2900 53 4.0 5.5 2 510

ZW100-80-45 80 45 30 2900 53 4.0 5.5 2 560

ZW100-80-60 80 60 37 2900 55 4.0 5.5 2 585

ZW100-80-80 80 80 45 2900 53 4.0 5.5 2 639

ZW125-120-20 120 20 15 1450 55 4.5 5.5 2 500

ZW150-180-14 180 14 15 1450 60 5.0 5.5 3.5 500

ZW150-180-20 180 20 22 1450 60 5.0 5.0 3 570

ZW150-180-30 180 30 37 1450 65 5.0 5.0 3 680

ZW150-180-38 180 38 55 1450 45 5.0 6.0 3.5 800

ZW200-280-14 280 14 22 1450 65 5.0 5.0 3 820

ZW200-280-20 280 20 37 1450 62 5.0 5.0 3 910

ZW200-300-25 300 25 45 1450 59 5.0 5.0 3 948

ZW200-280-28 280 28 55 1450 55 4.8 5.2 3 1090

ZW250-420-20 420 20 55 1450 61 6.0 4.5 2.5 1150

ZW300-800-14 800 14 55 1450 65 6.0 4.5 2.5 1400

外形及安裝尺寸表

型號 L L1 L2 L3 L4 A F B1 B2 H H1 H2 H3 n×d

25-8-15 800 640 115 400 220 210 450 250 300 190 310 500 24 4×Φ16

32-5-20 800 640 115 400 220 210 450 250 300 190 310 500 24 4×Φ16

32-10-20 800 640 115 400 220 210 450 250 300 190 310 500 24 4×Φ16

32-9-30 890 740 140 445 230 220 510 310 360 205 345 540 24 4×Φ16

40-10-20 800 640 115 400 220 210 450 250 300 190 310 500 24 4×Φ16

40-20-15 800 640 115 400 220 210 450 250 300 190 310 500 24 4×Φ16

40-15-30 890 740 140 445 230 220 510 310 360 205 345 540 24 4×Φ16

50-10-20 800 640 115 400 220 210 450 250 300 190 310 500 24 4×Φ16

50-20-12 800 640 115 400 220 210 450 250 300 190 310 500 24 4×Φ16

50-15-30 890 740 140 445 230 220 510 310 360 205 345 540 24 4×Φ16

50-20-35 1130 840 135 570 315 350 650 350 410 240 430 630 25 4×Φ18

65-30-18 1120 770 125 520 370 390 720 350 410 250 445 705 25 4×Φ18

65-25-30 1130 840 135 570 315 360 660 350 410 240 430 640 25 4×Φ18

65-25-40 1130 840 135 570 315 360 660 350 410 240 430 640 25 4×Φ18

65-40-25 1130 840 135 570 315 360 660 350 410 240 430 640 25 4×Φ18

65-65-25 1190 840 135 570 380 390 720 350 410 255 465 705 25 4×Φ18

80-40-16 1120 770 125 520 370 390 720 350 410 250 445 705 25 4×Φ18

80-40-25 1190 840 135 570 380 390 720 350 410 255 465 705 25 4×Φ18

80-25-40 1190 840 135 570 380 390 720 350 410 255 465 705 25 4×Φ18

80-65-25 1190 840 135 570 380 390 720 350 410 255 465 705 25 4×Φ18

80-80-35 1325 1050 170 705 350 390 720 450 500 270 465 725 25 4×Φ23

80-40-50 1370 1050 170 705 350 390 720 450 500 270 465 725 25 4×Φ23

80-40-50 1390 1050 170 705 350 390 720 450 500 270 465 725 25 4×Φ23

100-80-20 1350 1010 170 630 450 430 825 430 480 300 580 820 28 4×Φ18

100-100-15 1350 1010 170 630 450 430 825 430 480 300 580 820 28 4×Φ18

100-100-20 1420 1035 200 630 450 430 825 450 500 300 580 820 25 4×Φ23

100-100-30 1520 1050 170 705 450 430 825 450 500 300 580 820 25 4×Φ23

100-80-45 1620 1180 210 785 450 430 825 500 550 325 600 840 28 4×Φ23

100-80-60 1620 1180 210 785 450 430 825 500 550 325 600 840 28 4×Φ23

100-80-80 1670 1250 210 785 450 430 825 500 550 325 600 840 28 4×Φ23

125-120-20 1650 1260 255 750 610 560 990 450 500 325 625 910 30 4×Φ23

150-180-14 1650 1260 255 750 610 560 990 450 500 325 625 910 30 4×Φ23

150-180-20 1710 1260 255 750 610 560 990 450 500 325 625 910 30 4×Φ23

150-180-30 1820 1350 275 800 630 560 990 520 565 350 650 930 30 4×Φ23

150-180-38 1930 1450 300 850 655 560 990 580 660 350 650 93 30 4×Φ23

200-280-14 1920 1440 300 840 800 720 1205 520 565 365 680 1030 30 4×Φ23

200-280-20 2035 1440 300 840 800 720 1205 520 565 365 680 1030 30 4×Φ23

200-300-25 2060 1440 300 840 800 720 1205 520 565 365 680 1030 30 4×Φ23

200-280-28 2145 1540 300 940 800 720 1205 580 660 385 700 1050 30 4×Φ23

250-420-20 2180 1600 300 1000 800 800 1330 610 680 430 800 1200 30 4×Φ23

300-800-14 2580 1880 300 1280 800 1030 1500 610 680 530 900 1350 30 4×Φ23
