NKJ61H真空截止閥



主要結構特點及用途

1、本系列閥門主體采用鑄鍛結構,具有平行雙密封副半強制雙向密封,密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。
2、密封面運動磨擦力小、啟閉輕便,而且密封面磨損有自動補償功能。
3、結構簡單、緊湊、檢修方便,使用壽命長。
4、閥蓋填料室設有真空密封結構,具有自脹壓緊作用,并且密封采用高強膨脹材料密封,使系統與大氣完全隔離,具有很好的系統氣密性。
5、本系列閥門連接形式分法蘭、焊接兩種,驅動方式有手動、電動兩種。
該閥門適用于工作溫度≤425℃和≤550℃,工作介質為水、蒸汽或空氣的管路上,作為啟閉裝置;尤其適用于火電廠汽機冷凝和真空負壓系統,起真空隔離密封作用。

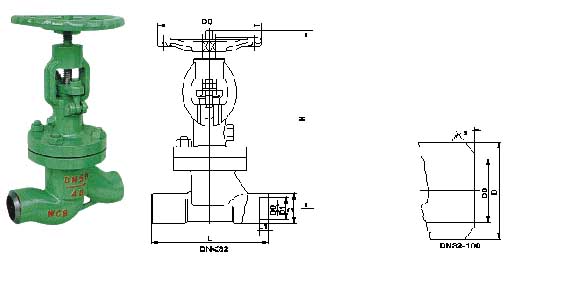

閥門結構型式

NKJ61型真空隔離截止閥;

NKJ61型閥門主要性能規范

產品類型
殼體強度試驗/MPa
上密封試驗/MPa 密封試驗/MPa 適用介質 適用溫度/℃
NKJ61H-40 6.0 4.4 4.4 水、蒸汽、空氣
Water、Steam、Air
  ≤425
NKJ61H-64 96 7.0 7.0
NKJ61H-100 15.0 11.0 11.0
NKJ61Y-40l 6.0 4.4 4.4 水、蒸汽、空氣
Water、Steam、Air
  ≤550
NKJ61Y-64l 9.6 7.0 7.0
NKJ61Y-100I 15.0 11.0 11.0













主要零件材料

零件名稱 閥體、閥蓋 閥桿



閥瓣

密封面 閥桿螺母 填料 緊固件
NKJ61H-C型 25或WCB 鉻不銹鋼 鉻不銹鋼



H:合金鋼

鋁青銅





膨脹復合石墨

優質碳鋼
NKJ61Y-l型 鉻鉬鋼 20CrlM01vA 或38CrMoAlA 12CrlMo 1VA Y:硬質合金

鉻鉬鋼

主要尺寸及重量

公稱通徑
DN/mm
公稱壓力
PN/MPa

主要外形尺寸和連接尺寸/mm

L H D D0 D1 L1 α W
10 4.0 130 245 36 11 18.4 10 - 120
15 130 245 36 16 22.5 10 - 120
20 150 265 44 21 28.5 11 - 160
25 160 270 48 26 34.5 12 - 200
32 180 285 48 34 - - 37o30' 200
40 200 320 55 40 - - 37o30' 240
50 230 365 64 48 - - 37o30' 320
65 290 410 82 66 - - 37o30' 300
80 310 430 95 78 - - 37o30' 300
100 350 470 117 100 - - 37o30' 350
125 400 500 143 126 - - 37o30' 350
150 480 533 167 150 - - 37o30' 400
10 6.4 130 245 36 10 18.4 10 - 120
15 130 245 36 15 22.5 10 - 120
20 150 265 44 20 28.5 11 - 160
25 160 270 48 25 34.5 12 - 200
32 180 280 48 33 - - 37o30' 200
40 200 320 55 39 - - 37o30' 240
50 230 365 64 48 - - 37o30' 320
65 290 410 82 65 - - 37o30' 320
80 310 430 95 76 - - 37o30' 360
100 350 470 117 98 - - 37o30' 400
125 480 500 143 123 - - 37o30' 400
150 480 533 167 148 - - 37o30' 500
10 10.0 130 245 36 10 18.4 10 - 120
15 130 245 36 14 22.5 10 - 120
20 150 265 44 20 28.5 11 - 160
25 160 270 48 25 34.5 12 - 200
32 180 285 48 32 - - 37o30' 200
40 200 320 55 38 - - 37o30' 240
50 230 355 64 48 - - 37o30' 320
65 290 410 82 63 - - 37o30' 320
80 310 430 95 74 - - 37o30' 360
100 350 470 117 97 - - 37o30' 400
125 400 500 143 123 - - 37o30' 400
150 480 533 167 148 - - 37o30' 500
