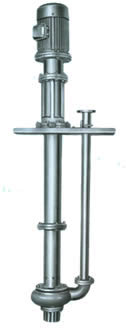

FYW型耐腐蝕液下泵

FYW型耐腐蝕液下泵，簡稱：FYW液下泵，是本單位按照瑞士蘇爾壽公司樣機而生產的新型泵，該泵系立式單級懸臂式，由于該泵葉輪結構獨特，采用雙向進液，取消密封而揚程可以達到很高。該泵使用壽命很長，只要軸承和電機不損壞，可以無期限地使用，因此投入生產以來，深受廣大用戶歡迎。

用途

該泵適合于下列場合：渣漿、污水、化糞池、高粘度液體、磨料、油品、飲料，也可用于抽吸清水，熱水（150℃以下）。本泵材質有鑄鐵和不銹鋼2種，以滿足不同用戶的要求。長度0.5米—2.5米用戶任選。電機按用戶要求也可改配防爆型。

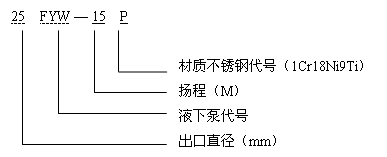

型號說明

安裝和使用

1、 泵必須垂直安裝在液料池的蓋板上，不允許斜放。
2、 在使用前應注意先試通電以檢查泵運轉方向是否正確。
3、 本泵須浸沒液體內，切勿脫液空轉。
4、 泵的出口管路必須另設支架，不允許將其重量直接落在泵體上。
5、 停機時，應先關閉出口閥門，然后再停止電機。

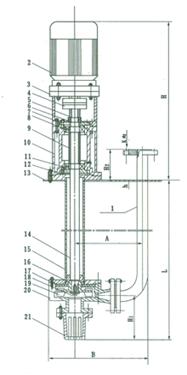

結構圖

結構圖1

結構圖2

1	出水彎管
2	電機
3	電機架
4	連接器
5	柄帽
6	固緊墊
7	上軸承蓋
8	上軸承
9	定位套
10	軸承架
11	下軸承
12	下軸承蓋
13	安裝平盤
14	泵軸
15	支撐管
16	泵軸套
17	后擋板
18	葉輪固緊栓
19	葉輪
20	泵體
21	下濾網

性能參數

規格	轉速 r/min	電機功率 KW	流量 m3/h	揚程 m	出水口徑	效率
25FYW15	2900	1.5	8	15	25	37
25FYW18	2900	1.5	5	18	25	38
25FYW22	2900	1.5	4	22	25	38
25FYW25	2900	2.2	4	25	25	36
32FYW12	2900	1.5	8	12	32	38
32FYW20	2900	2.2	5	20	32	35
40FYW15	2900	2.2	8	15	40	45
40 FYW25	2900	3	15	25	40	47
40 FYW35	2900	4	15	35	40	55
50 FYW7	2900	1.5	20	7	50	34
50 FYW15	2900	2.2	15	15	50	40
50 FYW22	2900	2.2	10	22	50	44
50 FYW30	2900	3	15	30	50	55
50 FYW35	2900	4	15	35	50	58
50 FYW40	2900	5.5	10	40	50	60
65 FYW15	2900	2.2	20	15	65	60
65 FYW20	2900	4	20	20	65	62
65 FYW30	2900	5.5	25	30	65	626
65 FYW40	2900	18.5	40	40	65	0
80 FYW7	2900	4	40	7	80	60
80 FYW15	2900	5.5	40	15	80	62
80 FYW25	2900	7.5	50	25	80	62
80 FYW35	2900	22	50	35	80	60
100 FYW10	2900	7.5	70	10	100	62
100 FYW15	2900	7.5	100	15	100	64
100 FYW20	2900	11	80	20	100	64
100 FYW25	2900	15	100	25	100	60
100 FYW35	2900	22	100	35	100	60

注：1、出廠時已配普通電機需特種電機應在合同中注明。
2、已配電機功率液下深度1米為標準，超過1.5米以上電機功率調高。

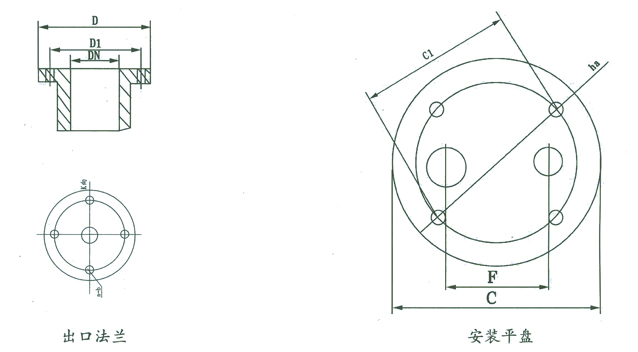

安裝尺寸表

泵型號	D	D1	DN	n-b	B	H1	L	h	H2	H	A	ΦC	ΦC1	F	h-a
25FYW15	100	75	25	11×4	?290	160	液 下 深 度 按 裝 盤 以 下 濾 網 底	16	80	600	180	500	460	18	14×4
25FYW18	100	75	25	11×4	290	160		16	80	600	180	500	460	0180	14×4
25FYW22	100	75	25	11×4	290	160		16	80	600	180	500	460	1801	14×4
25FYW25	100	75	25	11×4	300	160		16	80	620	180	500	460	80	14×4
32FYW12	120	90	32	14×4	300	160		16	80	600	190	500	460	190	14×4
32FYW20	120	90	32	14×4	300	160		16	80	620	190	500	460	190	14×4
40FYW15	130	100	40	14×4	375	175		16	80	620	245	500	460	245	18×4
40 FYW25	130	100	40	14×4	375	175		16	80	670	245	500	460	245	18×4
40 FYW35	130	100	40	14×4	415	180		16	80	690	245	500	460	245	18×4
50 FYW7	140	110	50	14×4	375	175		16	80	600	245	500	460	245	18×4
50 FYW15	140	110	50	14×4	375	175		16	80	620	245	500	460	245	18×4
50 FYW22	140	110	50	14×4	375	175		16	80	620	245	500	460	245	18×4
50 FYW30	140	110	50	14×4	415	180		16	80	670	265	500	460	265	18×4
50 FYW35	140	110	50	14×4	415	180		16	80	690	265	500	460	265	18×4
50 FYW40	140	110	50	14×4	415	180		16	80	770	265	500	460	265	18×4
65 FYW15	160	130	65	14×4	435	195		16	80	620	280	500	460	280	18×4
65 FYW20	160	130	65	14×4	435	195		16	80	690	280	500	460	280	18×4
65 FYW30	160	130	65	14×4	435	195		18	80	770	280	600	560	280	18×4
65 FYW40	160	130	65	14×4	520	230		18	100	1140	290	800	760	290	18×4
80 FYW7	185	150	80	18×4	435	195		18	100	690	290	600	560	290	18×4
80 FYW15	185	150	80	18×4	435	195		18	100	770	290	600	560	290	18×4
80 FYW25	185	150	80	18×4	435	195		18	100	950	290	600	560	290	18×4
80 FYW35	185	150	80	18×4	520	230		20	100	1160	290	800	760	290	18×4
100 FYW10	205	170	100	18×4	590	225		18	100	950	360	600	560	360	18×4
100 FYW15	205	170	100	18×4	590	225		18	100	950	360	600	560	360	18×4
100 FYW20	205	170	100	18×4	590	225		20	100	1090	360	600	560	360	18×4
100 FYW25	205	170	100	18×4	590	225		20	100	1100	360	600	560	360	18×4
100 FYW35	205	170	100	18×4	590	225		20	100	1160	360	800	760	360	20×4
