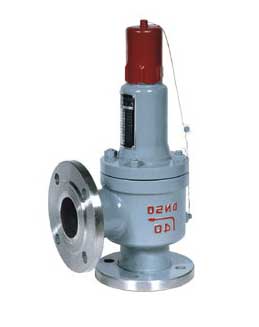

AH42F、A42F液化石油氣安全閥、安全回流閥

適用于工作溫度在-40～80℃的液化石油氣的液相出口管上，當進出口壓差0.5MPa時液化石油氣能自動回流入罐。

主要零部件材料

NO.

零件名稱

AH42F-C A42F-C 材料

1 閥座 2Cr13

2 閥體 WCB

3 調(diào)節(jié)圈 2Cr13

4 反沖盤 2Cr13

5 閥瓣 2Cr13+PTFE

6 導向套 2Cr13

7 閥蓋 ZG230-450

8 彈簧 50CrVA

9 閥桿 2Cr13

10 調(diào)整螺桿 45

11 閥帽 ZG200-400

外形尺寸和連接尺寸

型號

公稱通徑

do

D

K

g

g1

b

f

f1

Z-?d

DN’

D1

K1

g2

b1

f’

Z1-?d1

L

L1

≈H

AH42F-16C
A42F-16C 20 15 105 75 55 16 2 4-14 25 115 85 65 16 2 4-14 110 95 378

25 16 115 85 65 16 2 4-14 32 140 100 78 18 2 4-18 110 95 378

32 20 140 100 78 18 2 4-18 40 150 110 85 18 3 4-18 115 100 378

40 25 150 110 85 18 3 4-18 50 165 125 100 20 3 4-18 120 110 406

50 32 165 125 100 20 3 4-18 65 185 145 120 20 3 4-18 135 120 450

65 40 185 145 120 20 3 4-18 80 200 160 135 20 3 8-18 160 140 520

80 50 200 160 135 20 3 8-18 100 220 180 155 22 3 8-18 170 135 525

100 65 220 180 155 22 3 8-18 125 250 210 185 22 3 8-18 195 175 690

125 80 250 210 185 22 3 8-18 150 285 240 210 24 3 8-23 210 190 780

150 100 285 240 210 24 3 8-23 175 310 270 240 26 3 8-23 255 230 838

200 125 340 295 265 26 3 12-23 250 405 355 320 30 3 12-26 300 260 992

250 150 405 355 320 30 3 12-26 300 460 410 375 30 4 12-26 350 320 1266

300 220 460 410 375 30 4 12-26 400 580 525 485 36 4 16-30 370 350 1283

350 250 520 470 435 34 4 16-26 500 715 650 608 44 4 20-34 500 450 1520

400 280 580 525 485 36 4 16-30 500 715 650 608 44 4 20-34 500 450 1530

AH42F-25
A42F-25 20 15 105 75 55 16 2 4-14 25 115 85 65 16 2 4-14 110 95 378

25 16 115 85 65 16 2 4-14 32 140 100 78 18 2 4-18 110 95 378

32 20 140 100 78 18 2 4-18 40 150 110 85 18 3 4-18 115 100 378

40 25 150 110 85 18 3 4-18 50 165 125 100 20 3 4-18 120 110 406

50 32 165 125 100 20 3 4-18 65 185 145 120 20 3 4-18 135 120 450

65 40 185 145 120 22 3 8-18 80 200 160 135 20 3 8-18 160 140 520

80 50 200 160 135 22 3 8-18 100 220 180 155 22 3 8-18 170 135 525

100 65 230 190 160 24 3 8-23 125 250 210 185 22 3 8-18 195 175 690

125 80 270 220 188 28 3 8-26 150 285 240 210 24 3 8-23 210 190 780

150 100 300 250 218 30 3 8-26 175 310 270 240 26 3 8-23 255 230 838

200 125 360 310 278 34 3 12-26 250 405 355 320 30 3 12-26 300 260 992

250 150 425 370 332 36 3 12-30 300 460 410 375 30 4 12-26 350 320 1266

300 220 485 430 390 40 4 16-30 400 580 525 485 36 4 16-30 370 350 1283

AH42F-40
A42F-40 20 15 105 25 51 55 16 2 4 4-14 25 115 85 65 16 2 4-14 110 95 378

25 16 115 85 58 65 16 2 4 4-14 32 140 100 78 18 2 4-18 110 95 378

32 20 140 100 66 78 18 2 4 4-18 40 150 110 85 18 3 4-18 115 100 378

40 25 150 110 76 85 18 3 4 4-18 50 165 125 100 20 3 4-18 120 110 406

50 32 165 125 88 100 20 3 4 4-18 65 185 145 120 20 3 4-18 135 120 450

65 40 185 145 110 120 22 3 4 8-18 80 200 160 135 20 3 8-18 160 140 520

80 50 200 160 121 135 22 3 4 8-18 100 220 180 155 22 3 8-18 170 135 525

100

65

235

190

150

160

24

3

4.5

8-23

125

250

210

185

22

3
8-18
195

175

690

125 80 270 220 176 188 28 3 4.5 8-26 150 285 240 210 24 3 8-23 210 190 780

150 100 300 250 204 218 30 3 4.5 8-26 175 310 270 240 26 3 8-23 255 230 838

200 125 375 320 260 282 38 3 4.5 12-30 250 405 355 320 30 3 12-26 300 260 992

250 150 450 385 313 345 42 3 4.5 12-34 300 460 410 375 30 4 12-26 350 320 1266
