WB1/WB2型電動往復泵（簡稱WB電動往復泵）過流部分分為兩種材質，鑄鐵材質專用于抽吸清水或油類制品或其它無腐蝕性之液體，不銹鋼材質，由1Cr18Ni9Ti鋼制成。適用于抽送各種酸堿類液體，電動往復泵特別適用于槽車卸車之用，及其它需要自吸的場合。本往復泵最高輸送介質溫度150℃，如用戶要求更高溫度，請選WBR型電動高溫往復泵。電動往復泵機座分為1＃、2＃、3＃，減速箱采用皮帶齒輪二級變速，潤滑采用飛濺方式，結構緊湊、設計先進，不銹鋼泵活塞環采用本單位特制的碗形聚四氟乙烯環、耐磨、耐腐、密封性好。電動往復泵高壓型采用柱塞雙閥結構，低壓型采用活塞球閥結構，該設計動作靈敏、密閉可靠。根據不同流量和壓力，配用不同電機，即可達到用戶的使用要求。
wb1、wb2往復泵系列。主要用于遠距離輸送水，碼頭輸送用品，泵輸送原油、甲醇。油罐車、油 庫裝卸、熱水回收及循環用于制藥、釀造、化工、石油等行業的工藝流程中都可使用本系列。本系列最高輸送介質溫度為150℃。
主要特點
wb1、wb2系列電動往復泵的減速箱采用皮帶齒輪二級變速，潤滑采用飛濺方式，結構緊湊、設計先進，不銹鋼泵 活塞環采用本公司特制的碗形聚四氟乙烯環，耐磨、耐腐、密封性好。ＷＢ電動往復泵高壓型采用柱塞雙閥結構，低壓型 采用活塞球閥結構，該設計動靈敏、封閉可靠根據不同流量和壓力，配用不同電機，可達到用戶的使用要求。

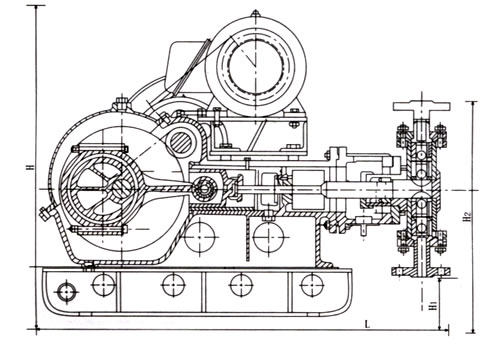

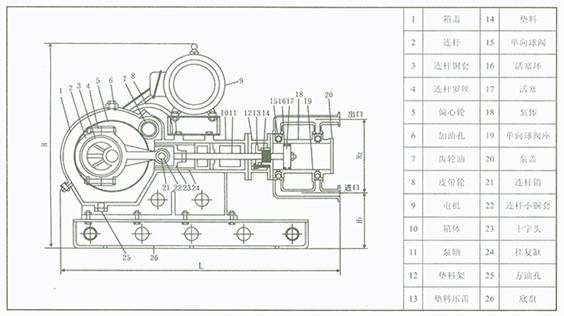

結構簡圖
 wb1-0.75/16 wb1-0.75/25 wb2-2/60結構如上圖，柱塞式、雙閥座
 WB其它型號規格結構如上圖，活塞式雙作用單閥座
性能規格
WB1往復泵機座系列
| 型 號 |
流量
（3/h） |
壓力
(kg/cm2） |
活塞直徑
（mm） |
活塞行程
（mm） |
電機功率
（r/kw） |
往復次數
（z/min） |
吸入口尺寸
（法蘭） |
排出口尺寸
（法蘭） |
重量
（kg） |
| WB1-0.75/16 |
0.75 |
16 |
36 |
100 |
1450/2.2 |
130 |
1″ |
1″ |
370 |
| WB1-0.75/25 |
0.75 |
25 |
36 |
100 |
1450/3 |
130 |
1″ |
1″ |
370 |
| WB1-0.75/40 |
0.75 |
40 |
36 |
100 |
1450/4 |
130 |
1″ |
1″ |
370 |
| WB1-6/5 |
6 |
5 |
100 |
100 |
1450/4 |
65 |
11/2″ |
11/2″ |
370 |
| WB1-6/10 |
6 |
10 |
100 |
100 |
1450/5.5 |
65 |
11/2″ |
11/2″ |
370 |
| WB1-10/7 |
10 |
7 |
160 |
100 |
1450/7.5 |
45 |
21/2″ |
21/2″ |
400 |
| WB1-13/3 |
13 |
3 |
160 |
100 |
1450/5.5 |
65 |
21/2″ |
21/2″ |
400 |
| WB1-13/6 |
13 |
6 |
160 |
100 |
1450/7.5 |
65 |
21/2″ |
21/2″ |
420 |
WB2往復泵機座系列
| 型 號 |
流量
（m3/h） |
壓力
（kg/cm2） |
活塞直徑
( mm） |
活塞行程
(mm） |
電機功率
（r/kw） |
往復次數
（z/min） |
吸入口尺寸
（法蘭） |
排出口尺寸
（法蘭） |
重量
（kg） |
| WB2-1/120 |
1 |
120 |
36 |
120 |
1450/7.5 |
145 |
1″ |
1″ |
700 |
| WB2-2/60 |
2 |
60 |
50 |
120 |
1450/7.5 |
145 |
1″ |
1″ |
720 |
| WB2-10/15 |
10 |
15 |
160 |
120 |
1450/7.5 |
37 |
21/2″ |
21/2″ |
740 |
| WB2-10/25 |
10 |
25 |
160 |
120 |
1450/18.5 |
37 |
21/2″ |
21/2″ |
760 |
| WB2-20/5 |
20 |
5 |
160 |
120 |
1450/7.5 |
73 |
21/2″ |
21/2″ |
760 |
| WB2-20/10 |
20 |
10 |
160 |
120 |
1450/11 |
73 |
21/2″ |
21/2″ |
760 |
| WB2-30/3 |
30 |
3 |
210 |
120 |
1450/7.5 |
73 |
4″ |
4″ |
790 |
| WB2-30/6 |
30 |
6 |
210 |
120 |
1450/11 |
73 |
4″ |
4″ |
790 |
電動往復泵底腳安裝尺寸與外形尺寸
|
| 機座號 |
L1 |
L2 |
底腳孔 |
長(L) |
寬(D) |
高(H) |
H1 |
H2 |
| WB1-0.75/16 |
360 |
590 |
4-ф20 |
965 |
650 |
810 |
120 |
475 |
| WB1-0.75/25 |
360 |
590 |
4-ф20 |
965 |
650 |
810 |
120 |
475 |
| WB1-0.75/40 |
360 |
590 |
4-ф20 |
965 |
650 |
810 |
120 |
475 |
| WB1-10/7 |
360 |
400 |
6-ф20 |
965 |
650 |
810 |
120 |
475 |
| WB1-13/3 |
360 |
400 |
6-ф20 |
965 |
650 |
810 |
120 |
475 |
| WB1-13/6 |
360 |
400 |
6-ф20 |
965 |
650 |
810 |
120 |
475 |
| WB1-6/5 |
360 |
400 |
6-ф20 |
965 |
650 |
810 |
120 |
475 |
| WB1-6/10 |
360 |
400 |
6-ф20 |
965 |
650 |
810 |
120 |
475 |
| WB2-10/15 |
420 |
400 |
6-ф22 |
1530 |
700 |
940 |
130 |
740 |
| WB2-10/25 |
420 |
400 |
6-ф22 |
1530 |
700 |
940 |
130 |
740 |
| WB2-20/5 |
420 |
400 |
6-ф22 |
1530 |
700 |
940 |
130 |
740 |
| WB2-20/10 |
420 |
400 |
6-ф22 |
1530 |
700 |
940 |
130 |
740 |
| WB2-1/120 |
420 |
400 |
6-ф22 |
1530 |
700 |
940 |
130 |
740 |
| WB2-2/60 |
420 |
400 |
6-ф22 |
1530 |
700 |
940 |
130 |
740 |
|
